フルデジタル ディスプレイ分配システムHDMI信号をネットワークで中間モニターに配信

仕様

フルデジタル ディスプレイ分配システム

eWatcherDD4

製品名 型番 入出力 備考 サイズ/重量※1

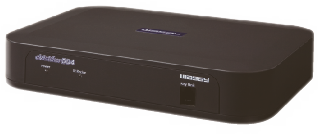

コントローラー

Controller
EWDD4-4KB
ホスト I/F:USB(TypeB)
連動タップ用:USB(TypeA)
IR用:3.5φのジャック
分 離 統 合 用:RJ45×3
操作ユニット用:RJ11
238×163×40/520g

操作ユニット

keypad
コントローラ接続:用RJ11
入力切替ボタン:
 4入力 3出力
BD操作:再生、一時停止
 停止、早送り、早戻し
 前スキップ、後スキップ
120×155×45/220g

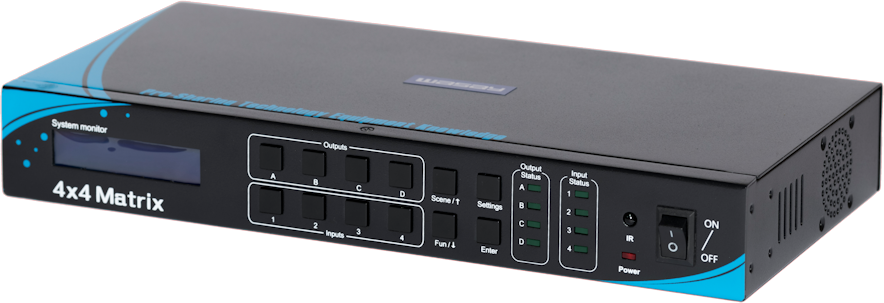

HDMIスイッチ

HDMI4-0404T-TE
映像入力:HDMI×4、
映像出力:HDMI×4 ※2
映像:HDMI 1.4、HDCP 1.4
対応解像度:
720×480~3840×2016
 (4K UHD)@30Hz
EDIDコピー(自動/選択/プリセット)機能
320×125×45/1350g

送信機

DD4-03T4K-T
DD4-03T4K-T
映像入力HDMI×1
LAN:RJ45×1
対応解像度:
720×480~3840×2016
 (4K UHD)@30Hz
映像:HDMI 1.4b
   HDCP 1.4
LAN:1000base-T
88×110×30/230g

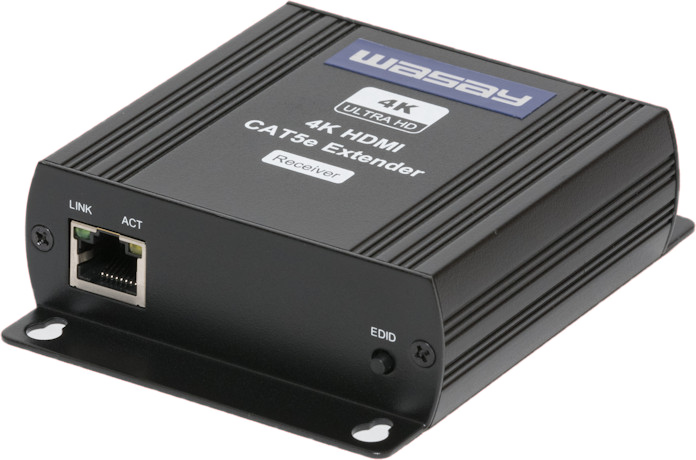

受信機

DD4-03R4K-R
DD4-03R4K-R
映像出力: HDMI×1
LAN:RJ45×1
対応解像度:
720×480~3840×2016
 (4K UHD)@30Hz
映像:HDMI 1.4b
   HDCP 1.4
LAN:1000Base-T
EDIDコピー機能
88×110×30/230g

分配器

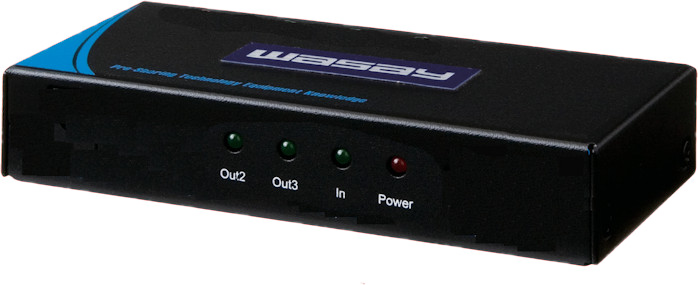

DD4-6082(分配)※右

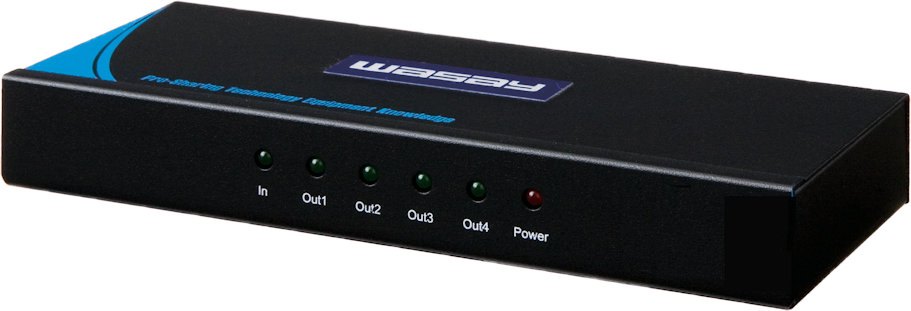

DD4-6084(4分配)※左
映像入力 :HDMI×1
映像出力:
HDMI×2(DD4-6082)
HDMI×4(DD4-6084)
対応解像度 :
720×480~3840×2016
 (4K UHD) @30Hz
108×55×19/140g
(DD4-6082)
120×55×19/150g
(DD4-6084)

オプション

HDMIオーディオ分離器、VGA-HDMIコンバーター、USB連動タップ
別途  Gigabitスイッチングハブ(16ポート以上)※4、LANケーブル(Cat5e以上)が必要です
  • ※1 サイズ:WDH 突起物含まず、重量:ACアダプタ含まず。
  • ※2 出力のうち1ポートの入力ポートは操作ユニットからは操作できません。固定となります。(教卓PCのモニター用)
  • ※3 スクエアモニタや異なる解像度の機器を接続する場合必要となることがあります。お問い合わせください。
  • ※4 Ethernet スイッチは、必ずGigabit対応16ポート以上のアンマネージドスイッチ(例:Buffalo BS-GU2016/NETGEAR GS316等)を使用してください。通信にはマルチキャストを使用しています。スイッチによってはIGMP Snooping設定を有効にする必要があります。他のネットワークとは共存させないでください。
  • ※5 4K映像を表示するには、4Kに対応したHDMIケーブルが必要です。
